Hochpräzises Gimbal-Encoder-System – Smooth, effizient und zuverlässig

Encoder sind fortschrittliche Sensoren, die in jeden bürstenlosen Motor eines Gimbal-Stabilisators integriert sind.
Sie ermöglichen es dem System, die Motorposition mit hoher Genauigkeit zu erfassen, was zu überlegener Stabilität, Smootheren Bewegungen und höherer Energieeffizienz führt.
Dank Echtzeit-Feedback vom A5048A Encoder-Chip sorgt dieses Setup für schnellere Reaktion, mehr Drehmoment und bis zu 5× längere Akkulaufzeit im Vergleich zu Systemen ohne Encoder.



Hauptmerkmale

Einfache Gimbal-Abstimmung: Minimale Kalibrierung für schnellen Aufbau.

Energieeffizient: Bis zu 5× längere Betriebszeit als Systeme ohne Encoder.

Einzelner IMU-Sensor: Zuverlässige Stabilisierung bei geringem Gewicht.

Schnelle Drehmoment-Reaktion: Sofortige Anpassung für präzise und flüssige Bewegungen.

Hochpräziser Encoder-Chip: Ausgestattet mit dem A5048A für exakte Motorpositions-Erfassung.

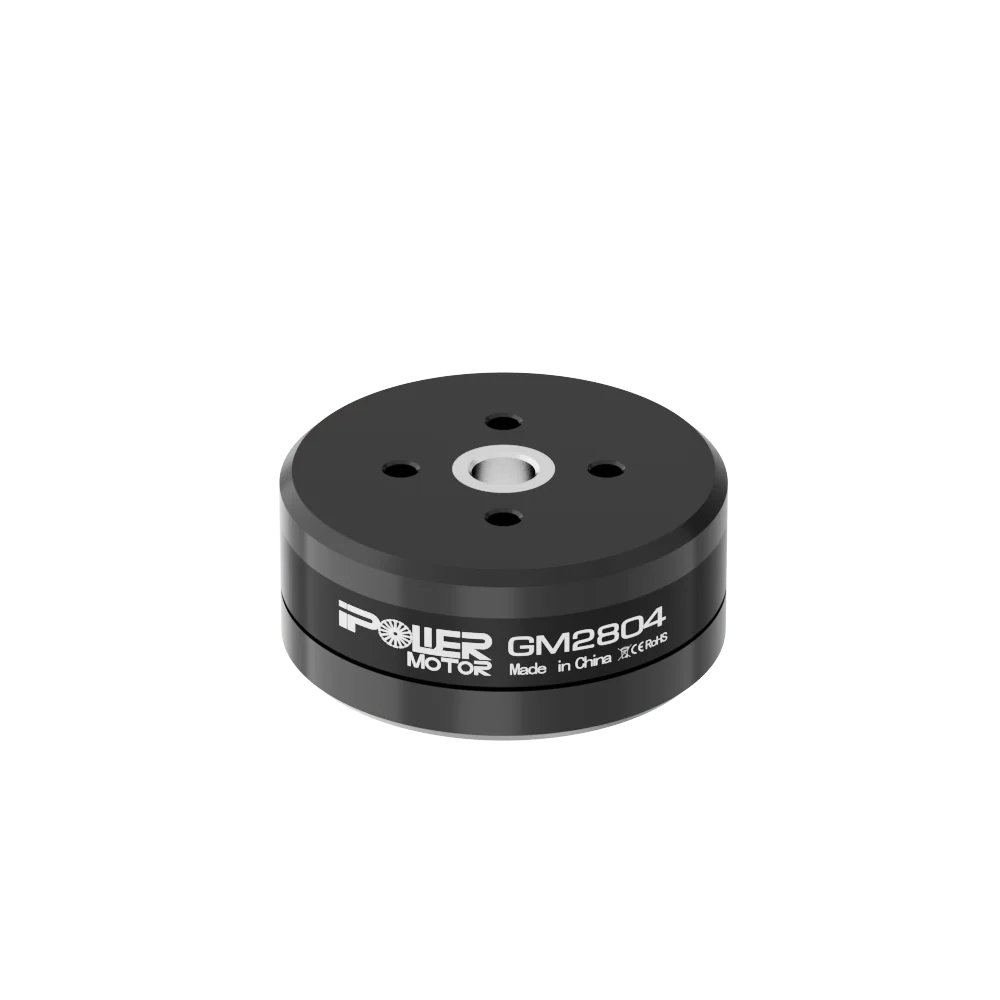

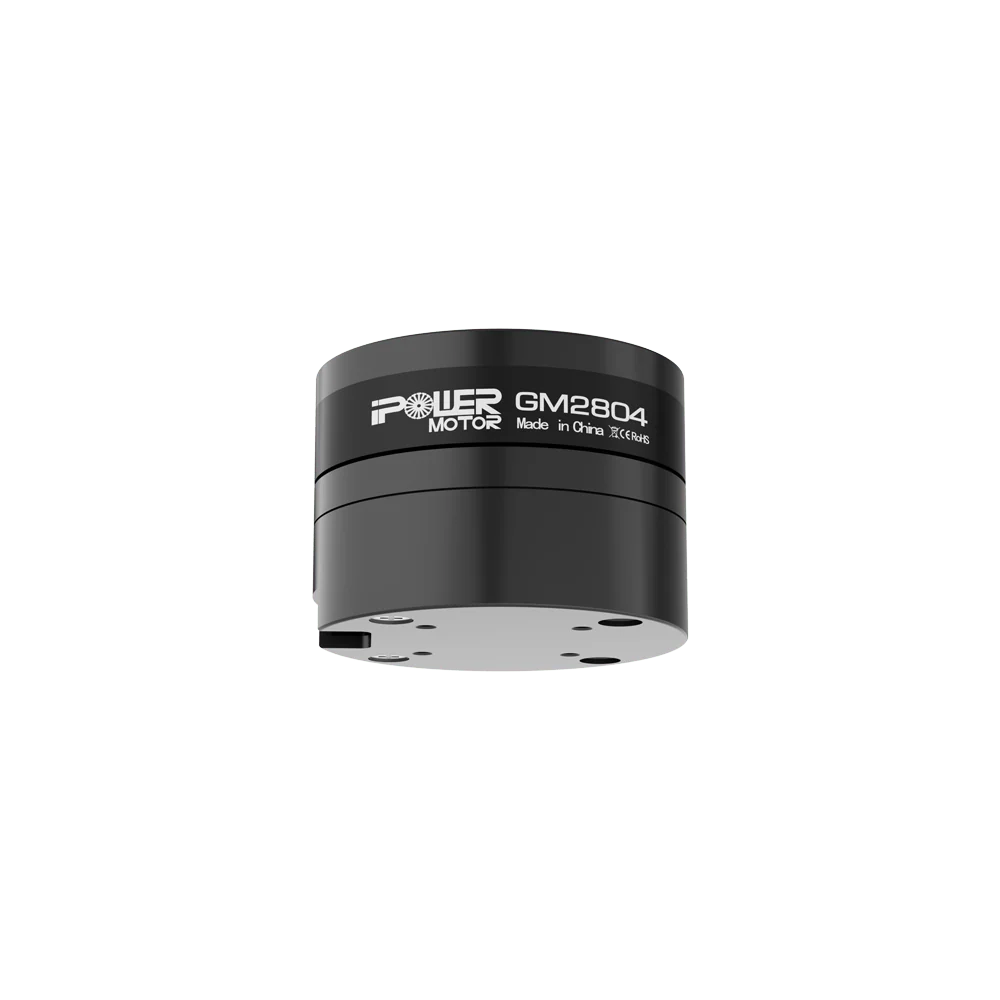

Modell: GM2804

Motor Außendurchmesser: Ф35±0,05mm

Konfiguration: 12N/14P

Motorhöhe: 25±0,2mm (inklusive Encoder-Gehäuse)

Hohlwelle (AD): Ф8-0,008/-0,012 mm

Hohlwelle (ID): Ф6,5+0,05/0 mm

Kabellänge: 60±3mm

Kabel AWG: #24

Motorgewicht: 51±0,2g

Kabelstecker: PH3P Connector

Leerlaufstrom: 0,09±0,05 A

Leerlaufspannung: 10 V

Leerlaufdrehzahl: 1602~1771 RPM

Laststrom: 0,8 A

Lastspannung: 10 V

Lastdrehmoment (g): 250-350

Motor-Innenwiderstand: 9Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2sec

Rotor-Gehäuse-Rundlauf: ≤0,1mm

Drehrichtung (Wellenverlängerung): im Uhrzeigersinn

Hoch-/Niedrigtemperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ lagern, danach kann der Motor nach 24 Stunden bei Raumtemperatur normal arbeiten

Niedrige Temperatur: 100 Stunden bei -20℃ lagern, danach kann der Motor nach 24 Stunden bei Raumtemperatur normal arbeiten

Maximale Leistung: ≤25W

Betriebsstrom: 2-3S

Betriebstemperatur: -20~60℃; 10~90%RH



Kompatible Schleifringe

iPower Gimbal Motor Slipring - OD 6.5mm

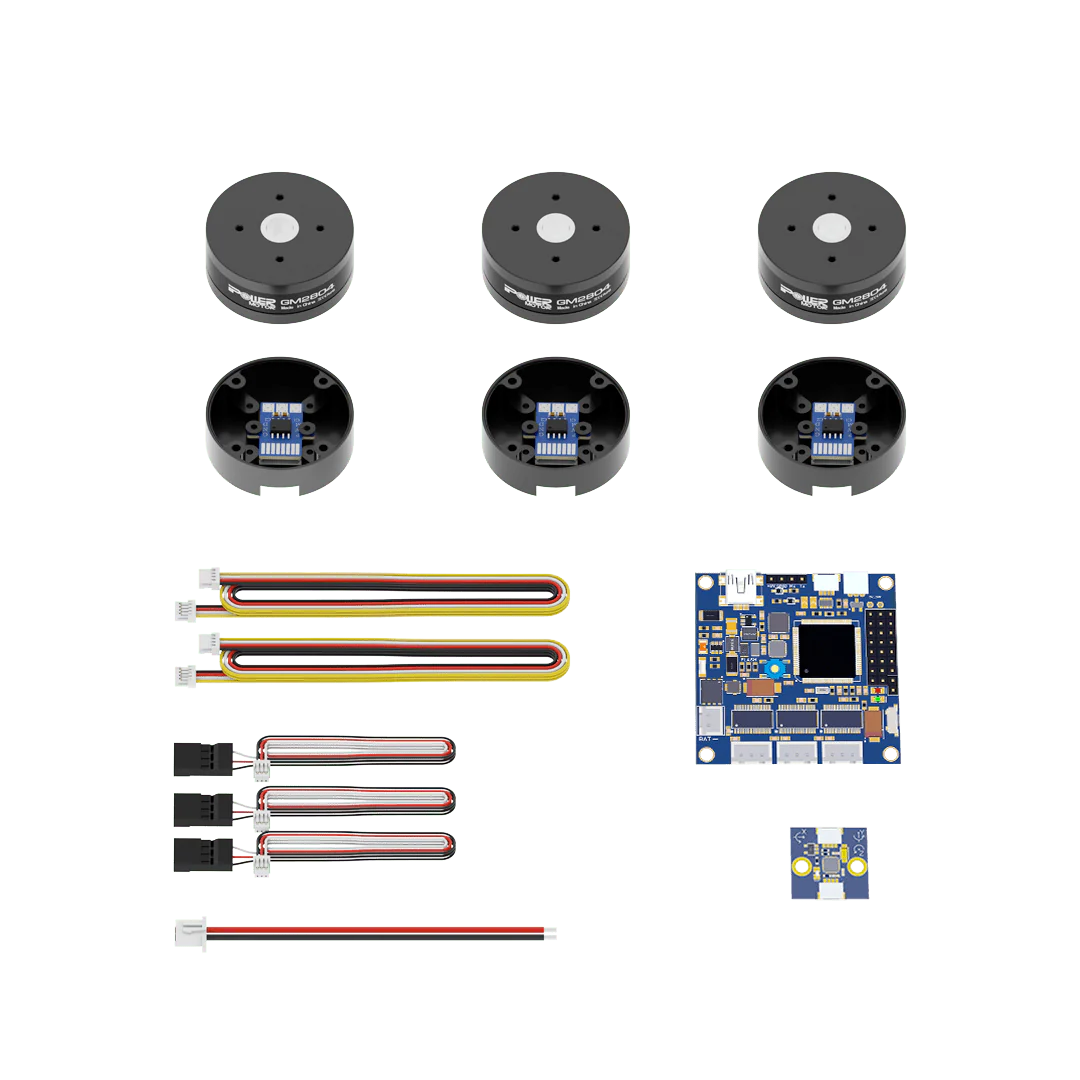

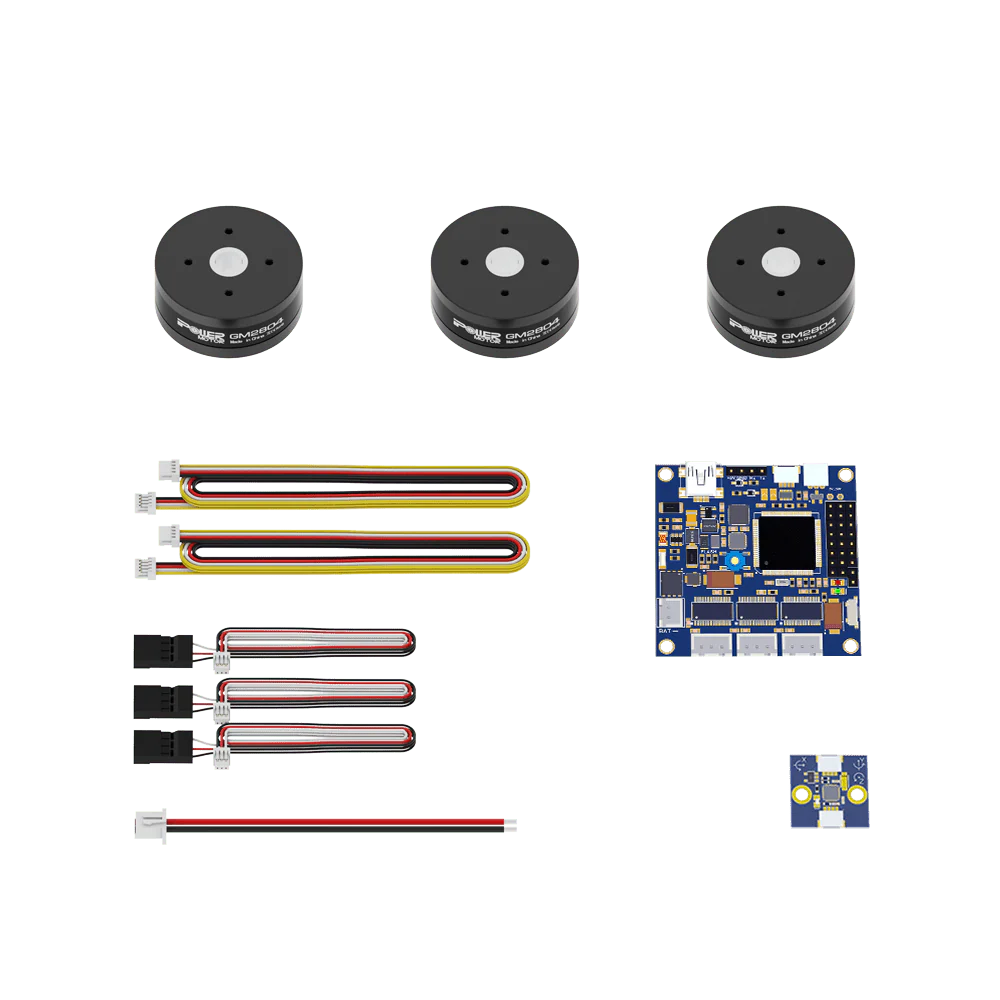

3 x GM2804 Gimbal Motor mit AS5048A Encoder & Magnet

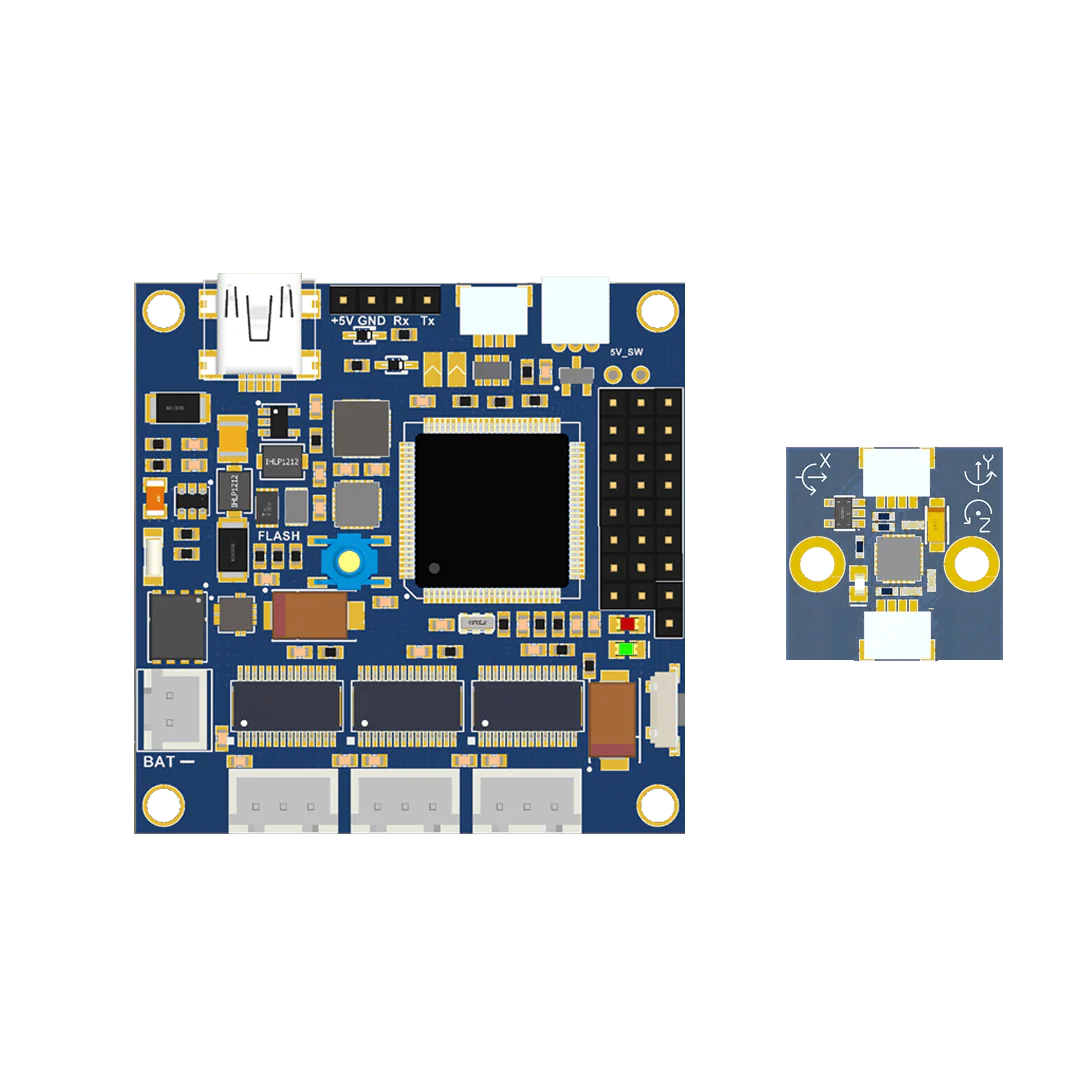

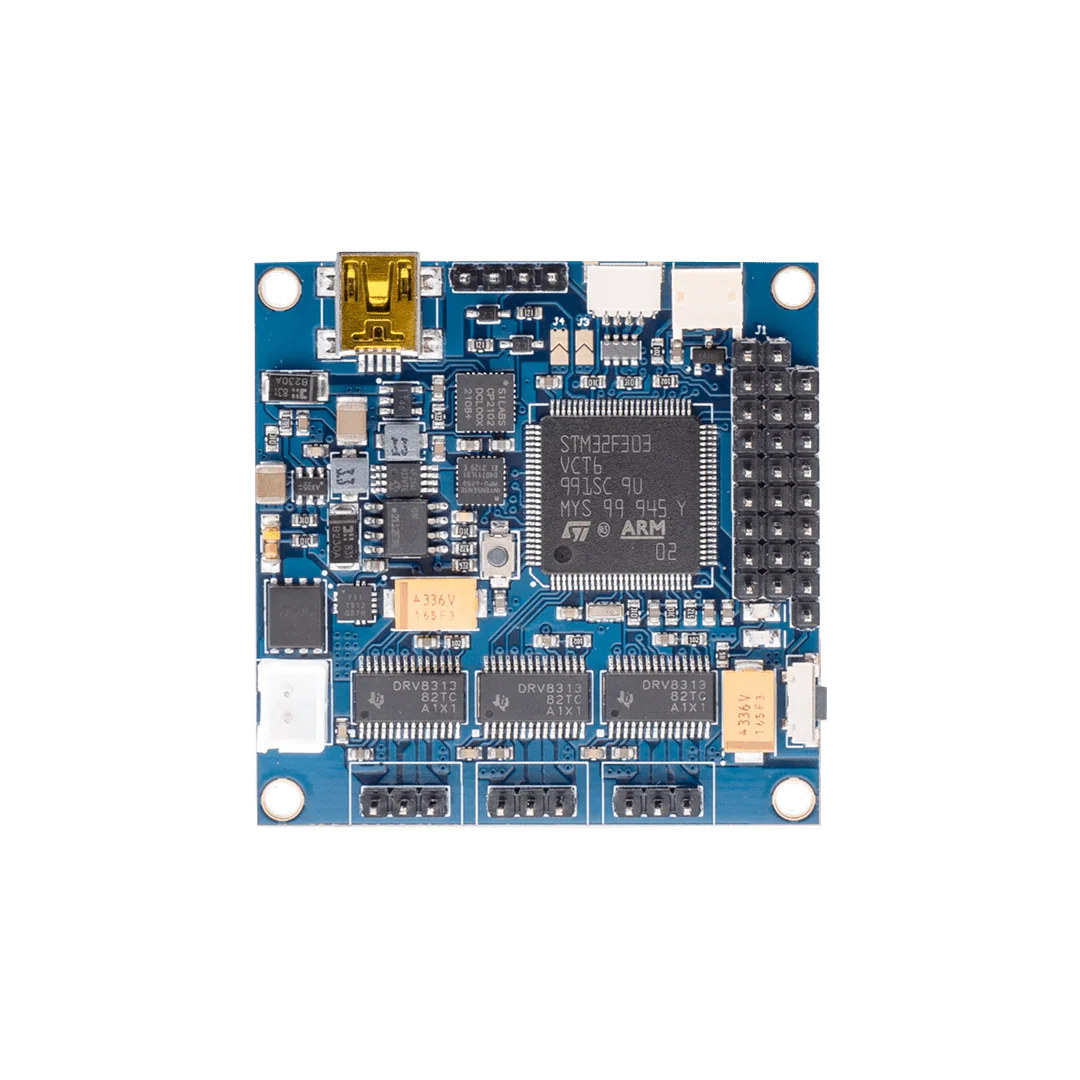

1 x Alexmos 32BIT Extended BGC Board Encoder Version mit Aluminiumgehäuse

1 x Anschlusskabel-Set
