iPower GM3506 Encoder Kombi-Set

iPower GM3506 Encoder Kombi-Set

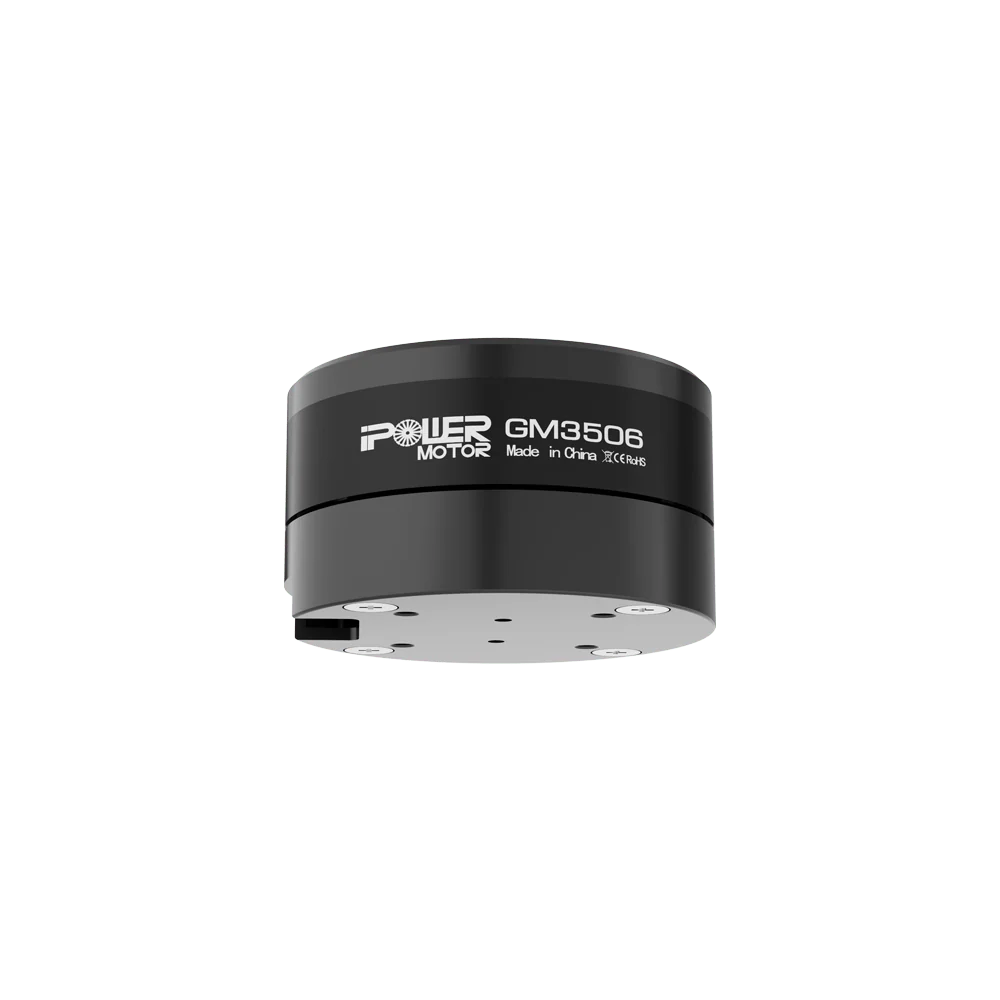

PrÀzisions-Brushless-Gimbal-Motor mit Encoder

Das iPower GM3506 Encoder Combo Set kombiniert einen hocheffizienten Brushless-Gimbal-Motor mit einem integrierten A5048A Encoder und bietet so ĂŒberlegene Stabilisationsgenauigkeit und Kontrolle fĂŒr professionelle 3-Achsen-Gimbals.
Encoder liefern Echtzeit-Feedback zur Motorposition und sorgen so fĂŒr sanftere Bewegungen, schnellere Reaktionen und bis zu 5× lĂ€ngere Akkulaufzeit im Vergleich zu herkömmlichen Gimbal-Systemen.
Perfekt fĂŒr Luft- und Handkamera-Setups – dieses combo bietet zuverlĂ€ssige, prĂ€zise und energieeffiziente Leistung fĂŒr anspruchsvolle StabilisierungseinsĂ€tze.



Hauptmerkmale

Integriertes Encoder-System: Kombiniert einen GM3506-Brushless-Motor mit einem hochprÀzisen A5048A-Encoder.

Einfache Abstimmung: Vereinfachtes Setup — minimale Kalibrierung erforderlich.

Energieeffizient: Bis zu 5× lĂ€ngere Laufzeit als Systeme ohne Encoder.

Twin-IMU-UnterstĂŒtzung: Zwei Inertialsensoren fĂŒr verbesserte StabilitĂ€t und Genauigkeit.

Schnelle Reaktion: Sofortige Drehmomentanpassung fĂŒr sanfte Bewegungen und prĂ€zise Steuerung.

Professionelle VerarbeitungsqualitĂ€t: Optimiert fĂŒr UAVs, Drohnen und Handheld-Gimbal-Stabilizer.



Kompatible Schleifringe

Derzeit nicht verfĂŒgbar



Spezifikationen

Modell: GM3506

Motoraußendurchmesser: Đ€40±0,05 mm

Konfiguration: 24N/22P

Motorhöhe: 25,8±0,2 mm (inklusive Encoder-GehÀuse)

Hohlwelle (AD): Ѐ12-0,008/-0,012 mm

Hohlwelle (ID): Ѐ8,6+0,05/0 mm

KabellÀnge: 610±3 mm

Kabel AWG: #24

Motorgewicht: 72±0,2 g

Kabelstecker: 2,5 mm Dupont-Stecker

Leerlaufstrom: 0,17±0,05 A

Leerlaufspannung: 16V

Leerlaufdrehzahl: 2149~2375 RPM

Laststrom: 1A

Lastspannung: 12V

Lastdrehmoment (g): 600-1000

Motor-Innenwiderstand: 5,6Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2sec

Rotor-GehĂ€use-Rundlauf: ≀0,1mm

Drehrichtung (WellenverlÀngerung): im Uhrzeigersinn

Hoch-/Tieftemperatur-Test:

Hochtemperatur: 100 Stunden bei 60℃ lagern, danach funktioniert der Motor nach 24 Stunden bei Raumtemperatur einwandfrei

Tieftemperatur: 100 Stunden bei -20℃ lagern, danach funktioniert der Motor nach 24 Stunden bei Raumtemperatur einwandfrei

Maximale Leistung: ≀25W

Betriebsstrom: 2-3S

Betriebstemperatur: -20~60℃; 10~90%RH



Lieferumfang

3 x GM3506 Gimbal Motor mit AS5048A Encoder & Magnet

1 x Alexmos 32BIT BGC Board Encoder-Version ohne AluminiumgehÀuse

1 x Anschlusskabel-Set

$175.21

Original: $500.60

-65%
iPower GM3506 Encoder Kombi-Set—

$500.60

$175.21

Produktinformationen

Versand & RĂŒckgabe

Description

PrÀzisions-Brushless-Gimbal-Motor mit Encoder

Das iPower GM3506 Encoder Combo Set kombiniert einen hocheffizienten Brushless-Gimbal-Motor mit einem integrierten A5048A Encoder und bietet so ĂŒberlegene Stabilisationsgenauigkeit und Kontrolle fĂŒr professionelle 3-Achsen-Gimbals.
Encoder liefern Echtzeit-Feedback zur Motorposition und sorgen so fĂŒr sanftere Bewegungen, schnellere Reaktionen und bis zu 5× lĂ€ngere Akkulaufzeit im Vergleich zu herkömmlichen Gimbal-Systemen.
Perfekt fĂŒr Luft- und Handkamera-Setups – dieses combo bietet zuverlĂ€ssige, prĂ€zise und energieeffiziente Leistung fĂŒr anspruchsvolle StabilisierungseinsĂ€tze.



Hauptmerkmale

Integriertes Encoder-System: Kombiniert einen GM3506-Brushless-Motor mit einem hochprÀzisen A5048A-Encoder.

Einfache Abstimmung: Vereinfachtes Setup — minimale Kalibrierung erforderlich.

Energieeffizient: Bis zu 5× lĂ€ngere Laufzeit als Systeme ohne Encoder.

Twin-IMU-UnterstĂŒtzung: Zwei Inertialsensoren fĂŒr verbesserte StabilitĂ€t und Genauigkeit.

Schnelle Reaktion: Sofortige Drehmomentanpassung fĂŒr sanfte Bewegungen und prĂ€zise Steuerung.

Professionelle VerarbeitungsqualitĂ€t: Optimiert fĂŒr UAVs, Drohnen und Handheld-Gimbal-Stabilizer.



Kompatible Schleifringe

Derzeit nicht verfĂŒgbar



Spezifikationen

Modell: GM3506

Motoraußendurchmesser: Đ€40±0,05 mm

Konfiguration: 24N/22P

Motorhöhe: 25,8±0,2 mm (inklusive Encoder-GehÀuse)

Hohlwelle (AD): Ѐ12-0,008/-0,012 mm

Hohlwelle (ID): Ѐ8,6+0,05/0 mm

KabellÀnge: 610±3 mm

Kabel AWG: #24

Motorgewicht: 72±0,2 g

Kabelstecker: 2,5 mm Dupont-Stecker

Leerlaufstrom: 0,17±0,05 A

Leerlaufspannung: 16V

Leerlaufdrehzahl: 2149~2375 RPM

Laststrom: 1A

Lastspannung: 12V

Lastdrehmoment (g): 600-1000

Motor-Innenwiderstand: 5,6Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA @2sec

Rotor-GehĂ€use-Rundlauf: ≀0,1mm

Drehrichtung (WellenverlÀngerung): im Uhrzeigersinn

Hoch-/Tieftemperatur-Test:

Hochtemperatur: 100 Stunden bei 60℃ lagern, danach funktioniert der Motor nach 24 Stunden bei Raumtemperatur einwandfrei

Tieftemperatur: 100 Stunden bei -20℃ lagern, danach funktioniert der Motor nach 24 Stunden bei Raumtemperatur einwandfrei

Maximale Leistung: ≀25W

Betriebsstrom: 2-3S

Betriebstemperatur: -20~60℃; 10~90%RH



Lieferumfang

3 x GM3506 Gimbal Motor mit AS5048A Encoder & Magnet

1 x Alexmos 32BIT BGC Board Encoder-Version ohne AluminiumgehÀuse

1 x Anschlusskabel-Set
