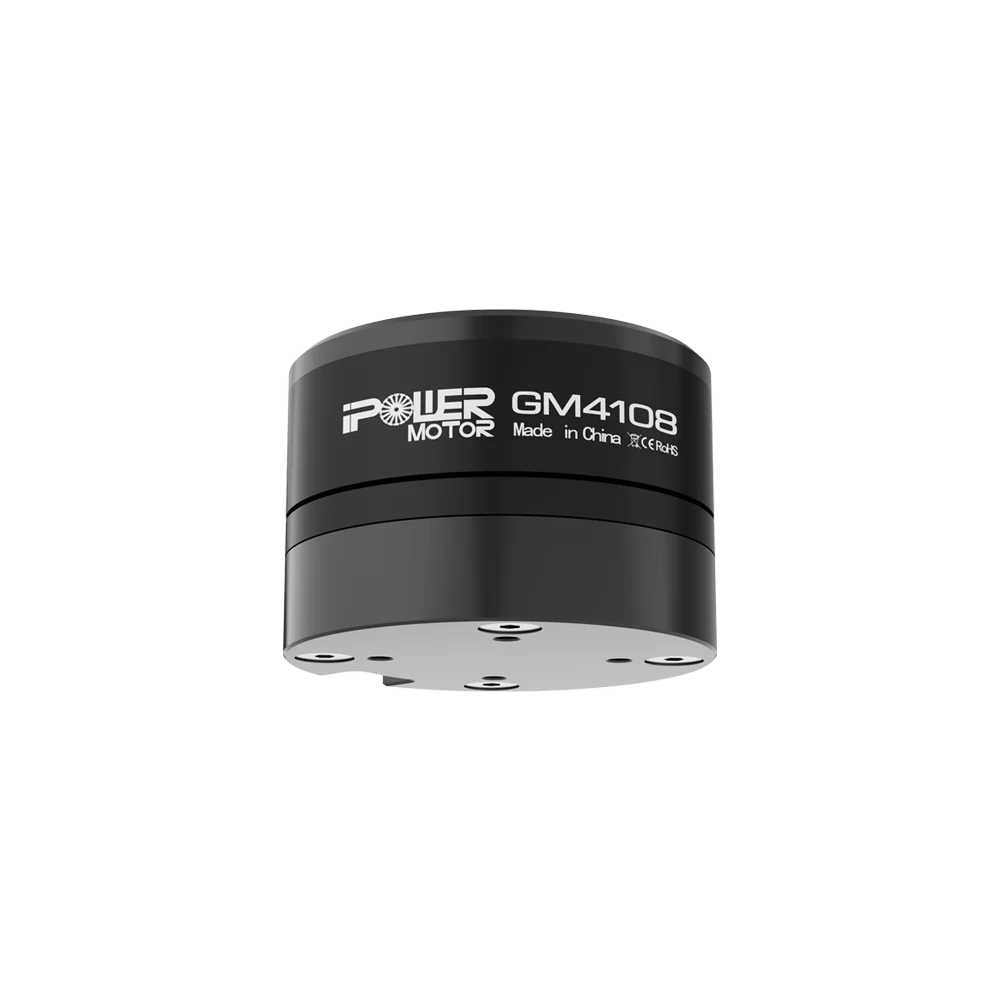

Bürstenloses Gimbal-Motor-Encoder-Kombipaket (A5048A integriert)

Das iPower GM4108H-120T Encoder Combo Set ist ein professionelles Motor- und Encoder-Paket, das für hochpräzise 3-Achsen bürstenlose Gimbal-Stabilisatoren entwickelt wurde.
Jeder GM4108H-120T Motor ist mit einem integrierten A5048A Encoder kombiniert, der eine Echtzeit-Rückmeldung der Motorposition für unvergleichliche Stabilität, Smoothere Bewegungssteuerung und herausragende Energieeffizienz bietet.

Dieses Kombipaket liefert eine schnelle Drehmomentreaktion, präzise Bewegungen auf allen drei Achsen und eine bis zu 5× längere Akkulaufzeit – ideal für Luftaufnahmen, Handstabilisatoren und professionelle Kamerarigs.



Eigenschaften

Integriertes Encodersystem – GM4108H Motor mit A5048A Encoder für präzise Positionsverfolgung.

Hohe Stabilität – Smooth und präzise Steuerung über Pan-, Tilt- und Roll-Achsen.

Energieeffizient – Bis zu 5× längere Betriebszeit im Vergleich zu Motoren ohne Encoder.

Sofortige Drehmomentreaktion – Schnelle Motorreaktion für dynamische oder komplexe Bewegungen.

Twin IMU Kompatibel – Verbesserte Präzision durch duales Sensor-Feedback.

Einfache Einrichtung – Einfache Abstimmung, minimale Kalibrierung erforderlich.



Modell: GM4108H

Motor Außendurchmesser: Ф47±0,05mm

Konfiguration: 24N/22P

Motorhöhe: 32,3±0,2mm (Inklusive Encoder-Gehäuse)

Hohlwelle(OD): Ф10-0,008/-0,012mm

Hohlwelle(ID): 8+0,05/0mm

Drahtlänge: 265±3mm

Kabel AWG: #24

Motorgewicht: 137±0,5g

Drahtstecker: 2,5mm dupont connector

Leerlaufstrom: 0,07±0,1A

Leerlaufspannung: 20V

Leerlaufdrehzahl: 513~567 U/min

Laststrom: 1,5A

Lastspannung: 20V

Lastdrehmoment (g): 1200-1800

Motorinnenwiderstand: 11,1Ω±5% (Widerstand variiert mit der Temperatur)

Hochspannungstest: DC500V 1mA@2sec

Lagerspiel des Rotorgehäuses: ≤0,1 mm

Lenkung (Achsausdehnung): Im Uhrzeigersinn

Hoch-niedrig Temperaturtest:

Hohe Temperatur: 100 Stunden bei 60℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Niedrige Temperatur: 100 Stunden bei -20℃ lagern, und der Motor kann nach 24 Stunden bei Raumtemperatur normal arbeiten

Maximale Leistung: ≤25W

Arbeitsstrom: 3-5S

Arbeitstemperatur: -20~60℃;10~90%LF



Kompatible Schleifringe

iPower Gimbal Motor Schleifring - Außendurchmesser 7,9 mm



3 x GM4108H-120T Gimbal Motor mit AS5048A Encoder & Magnet

1 x Alexmos 32BIT BGC Board Encoder Version ohne Aluminiumsgehäuse

1 x Verbindungskabelsatz
